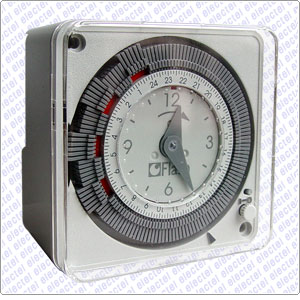

• 본 제품은 패널커버(Pannel Cover)에 구멍을 뚫어 장착한는 매립형으로 취부할 수 있고, 또한 벽면에 직접 부착하는 노출형으로도 사용할 수 있는 매입/노출겸용 타이머입니다.
• 특히 본제품은 정전보상형 타이머로 전기가 정전(AC220V전원차단)이 되어도 타이머의 현재시간은 일정시간동안 멈추지 않고 정상적으로 돌아가기 때문에 현재시간을 재셋팅 할 필요가 없습니다.
  타이머내부에 충전식 밧데리 내장되어 있으며 충전소요시간은 약120시간 이상입니다.
  정전보상시간은 약200시간입니다 (AC220V 전원이 차단될 경우 충전된 밧데리의 사용시간이 약200시간이란 뜻입니다)
• 출력 방식은 AC220V 전원출력 또는 무전압 스위치 접점출력 겸용으로 사용할 수 있습니다.

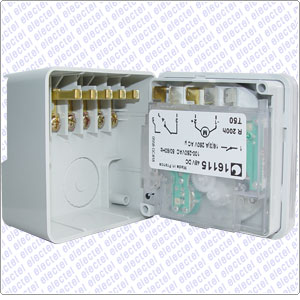

• 배선방식은 단자가 5개로 구성되어 있습니다 ---> 입력부:2단자(AC220V), 출력부:3단자(NC/COM/NO)
• 각종 전기장치/조명기기 등의 켜짐시간과 꺼짐시간을 미리 예약하여 놓고 예약된 시간에 자동ON/OFF하게 하는 24시간 타임스위치(timeswitch)입니다.
  하루치를 예약해 놓으면 매일 자동적으로 반복동작합니다.
• 하루 24시간을 10분 단위로 프로그래밍(PIN셋팅)하여 원하는 시간대별로 자동ON/OFF 할 수 있고, 하루 72번의 ON/OFF설정이 가능합니다.
  최소는 20분단위로 ON/OFF가능하고 그 이후부터는 10분단위(20분,30분,40분,50분.....)로 프로그램 가능.
  조정핀 1개당 10분으로 최소2개(20분) 이상으로 조정(ON/OFF)해야만 오동작이 없습니다.

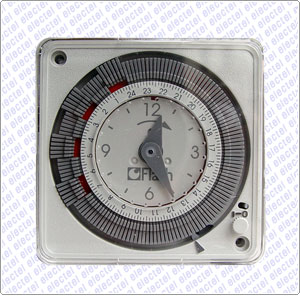

• 구동방식은 상용주파수로 제어하는 스테핑모터(Stepping Motor)방식이고, 켜짐/꺼짐(ON/OFF) 시간설정은 조정핀(Segment)을 이용하여 프로그램할 수 있습니다.
• 타이머 동작전원 : AC220V, 60Hz
• 접점용량 : 16A(250V~μ cosΦ=1), Inductive:3A(Inductive란? 유도부하로 주로 모터(Motor)를 부하로 사용 할 경우입니다)
  16A(3A) 이상의 용량을 사용할 경우 필히 마그네트스위치와 조합하여 사용하십시요.
• 제조원 : 국내산

[현재시간 맞추기 및  켜짐꺼짐(ON/OFF)시간 설정방법]

[제품설치 배선도 및 사용도]
